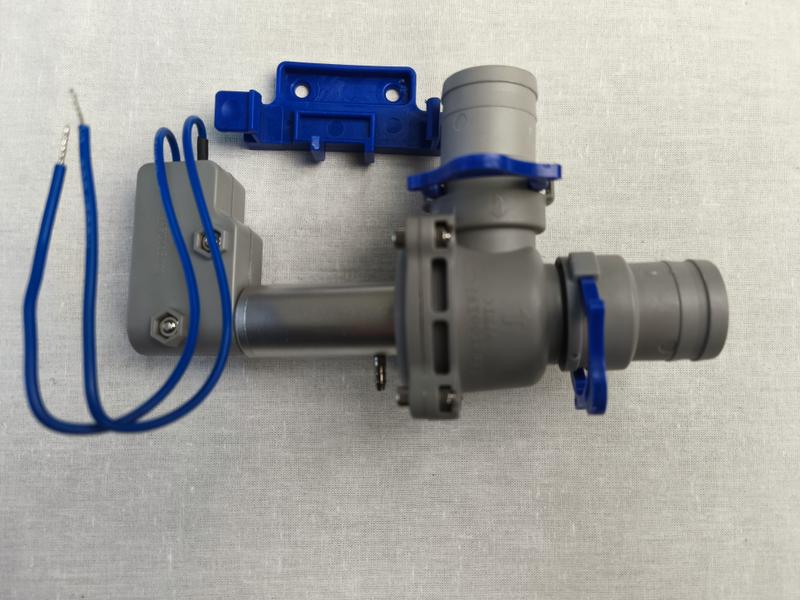

Клапан пневматический разделительный Mig01

Применяется для подключения стоматологической установки к аспирационным системам Cattani Turbo-smart, Turbo-jet 2, Dürr Dental VS, EKOM и другим аспираторам влажного и сухого типа. В состоянии ожидания клапан отключает установку от Аспирационной системы, что обеспечивает большую эффективность работы Аспирационной системы, а также, значительно снижает общий уровень шума в кабинете.

Управление клапаном: воздушное с пневмоклапана держателей инструмента «столика Ассистента».

Устанавливать дополнительно Воздушно-электрический клапан для управления включением аспирационной системы не требуется, так как он реализован в конструкции самого устройства.

Конструкция Клапана Mig01 предусматривает подключение через стоматологические штуцеры Dürr.

Схема установки:

• Демонтируем эжекторы слюноотсоса и пылесоса и шланги от фильтра.
• Подсоединяем к фильтру новые шланги увеличенного сечения Cattani 25mm и подключаем их к тройнику Dürr (см.фото), третий выход которого подсоединяем тем же шлангом к клапану Mig01 (вход со стрелкой внутрь).
• Демонтируем 2 шланга «канализационных» от эжекторов и вместо них протягиваем один шланг Cattani 25mm, который подсоединяем к клапану Mig01 (выход со стрелкой вниз). Фиксируем клапан в вертикальном положении внутри гидроблока (в конструкции клапана предусмотрен фиксатор). При установке клапана Mig01 в энергоблоке (или под креслом) штуцер Клапана «со стрелкой вниз» через манжету устанавливаем в Аспирационную трубу.
• Подключаем воздух трубкой 4х2,5 от тройника 2,5х2,5х2,5, к двум другим выходам которого подключены через однонаправленные клапаны трубки от пневмоклапанов держателей инструмента слюноотсоса и пылесоса «столика Ассистента».
• Выходящие два провода от клапана Mig01 соединить с сигнальными проводами Аспирационной системы.
