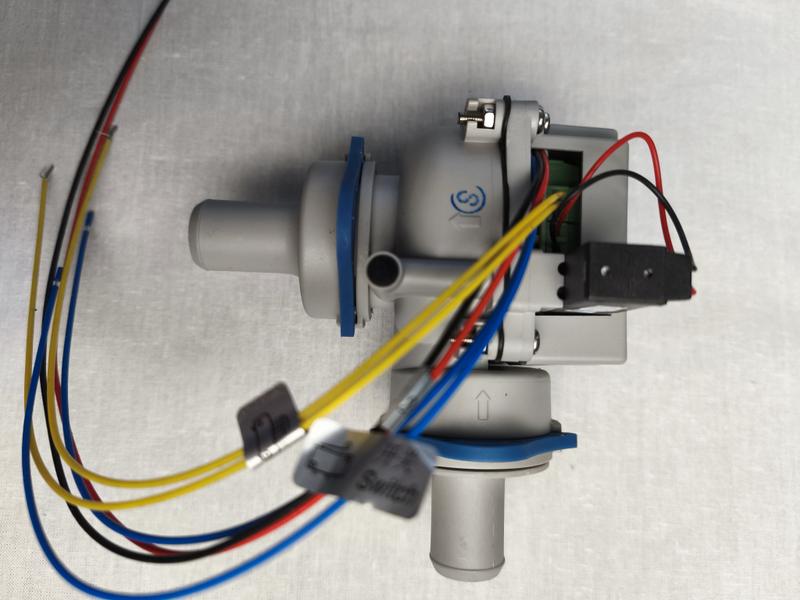

Клапан электропневматический разделительный Mig04

Применяется для подключения стоматологической установки к аспирационным системам Cattani Turbo-smart, Turbo-jet 2, Dürr Dental VS, EKOM и другим аспираторам влажного и сухого типа. В состоянии ожидания клапан отключает установку от Аспирационной системы, что обеспечивает большую эффективность работы Аспирационной системы, а также, значительно снижает общий уровень шума в кабинете.

Управление клапаном: электронное.

Конструкция Клапана предусматривает подключение через стоматологические штуцеры Dürr 17мм или 25мм (рекомендовано для лучшей производительности аспиратора).

Схема установки:

1. Демонтируем эжекторы слюноотсоса и пылесоса и шланги от фильтра.
2. Подсоединяем к фильтру новые шланги увеличенного сечения Cattani 25mm и подключаем их к тройнику Dürr mm 25x25x25, третий выход которого подсоединяем шлангом к Клапану (вход со стрелкой внутрь).
3. Демонтируем 2 шланга «канализационных» от эжекторов и вместо них прокладываем один шланг Cattani 25mm, который подсоединяем к Клапану (выход со стрелкой вниз). Фиксируем Клапан в вертикальном положении внутри гидроблока. При установке Клапана Mig04 в энергоблоке (или под креслом) штуцер Клапана «со стрелкой вниз» 25mm через манжету устанавливаем в Аспирационную трубу.
4. Подключение:
• 2 синих провода к сигнальным проводам со столика ассистента от микровыключателей держателей инструмента слюноотсос и пылесос. При наличии пневмоклапанов на держателях использовать дополнительно пневмоэлектро-выключатели.
• 2 желтых провода соединить с сигнальными проводами от Аспирационной системы.
• Черный и красный провод – питание 24В (АС DC).
