Комплект для подключения плевательницы к аспирационной системе Spitton draining filter unit

Применяется при отсутствии канализации с целью подключения плевательницы стоматологической установки к аспирационным системам Cattani Turbo-smart, Turbo-jet 2, Dürr Dental VS, EKOM и другим аспираторам влажного и сухого типа.

Принцип действия

В процессе работы жидкость из плевательницы попадает в бак- накопитель, и при достижении максимального уровня жидкости в бачке срабатывает датчик уровня и, контроллер дает команду разделительному клапану Комплекта и разделительному клапану на Установке (при его наличии), а также, команду на включение Аспирационной системы. Жидкость с помощью вакуума, создаваемого аспирационной системой, быстро откачивается до срабатывания датчика нижнего уровня, после чего клапана и аспирационная система выключаются.

Конструкция Комплекта предусматривает подключение через стоматологические штуцеры Dürr.

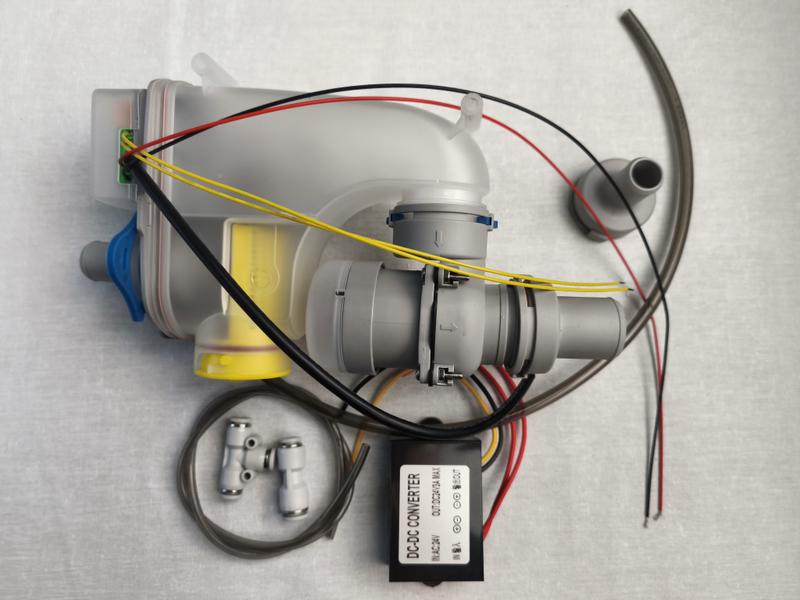

Комплект: устройство, конвертер, штуцер Durr 17мм верхний, штуцеры Durr 25 и 17мм нижние, клипсы 2шт., трубка 4х2,5, тройник быстросъем 4х4х4, переходник быстросъем 4х6.

Схема установки:

1. Трубку от плевательницы подсоединяем к штуцеру Durr 17мм верхнему Устройства;
2. Штуцер Durr нижний подсоединяем к аспирационному трубопроводу до разделительного клапана стоматологической установки.
3. Питание и сигнальные провода:
• Питание 24 В постоянный ток, подключаем через к конвертер 24В АС- 24В DC (в комплекте);
• 2 желтых провода – сигнальные провода включения аспиратора и открытия разделительного клапана на Стоматологической установке (при наличии);
• К разделительному клапану Комплекта подключить рабочий воздух 0,5-0,8МPa трубкой 4х2,5 (в комплекте).

Эксплуатация:

Регулярно чистить фильтр «Желтый».
